Zurüstteile Wagen    1:32


Dokumente zum Anzeigen und Ausdrucken mit dem  Bitte Anklicken zum Herunterladen der aktuellen Version des Acrobat Reader

Name des Dokumentes Dateigröße
Einheitliche Benennung der Wagenbauteile Teil 1 35.912 KB
Einheitliche Benennung der Wagenbauteile Teil 2 1.676 KB

Eine wichtige Quelle für die Anfang der 30er Jahre üblichen Wagenbauteile und die dazugehörige Terminologie war die WAN 1 (Deutsche Normen, Einheitliche Benennung der Wagenbauteile, Eisenbahnwagenbau) Hier die zweite Ausgabe vom Dezember 1931 gemäß Verfügung der Deutschen Reichsbahn Gesellschaft - Hauptverwaltung vom 19. August 1931. Das Original befindet sich in meinem Archiv. Dieses Pdf hat mir aber Herr Zimmermann von Zimmermann-Trains zur Veröffentlichung überlassen. Dafür bin ich Ihm sehr dankbar, denn das Einscannen ist eine langwierige Arbeit. Die WAN 1 war übrigens auch die Basis folgender Schrift: Benennung von Wagen und Wagenteilen in deutscher, französischer und italienischer Sprache, im Mai 1934 herausgegeben von der geschäftsführenden Verwaltung des Vereins Mitteleuropäischer Eisenbahnverwaltungen.

Name des Dokumentes Dateigröße
DV 984 T8 der Deutsche Reichsbahn 2.651 KB

Bei dem historischen Dokument handelt sich um die DV 984 T8 der Deutsche Reichsbahn, Dienstvorschrift für die Erhaltung von Wagen in den Reichsbahn-Ausbesserungswerken
Teilheft 8: Anstriche und Anschriften 1941/1944

Zurüstteile Wagen

201005 Zettelkästen klein, diagonales Gitter zum Öffnen, DRG und DB, Fertigmodell 2 Stück EURO 3,50
210023 Befestigungslaschen für Griffstangen z.B. für Umbauwagen, Neusilber 8 Stück EURO 4,00
210024 Türklinken und Türschilder z.B. für Umbauwagen, Eilzugwagen, Silberlinge, Schnellzugwagen. Neusilber je 4 Stück EURO 4,50
210026 Federschaken für Dreiachser Umbauwagen (B3y) 12 Stück EURO 17,00

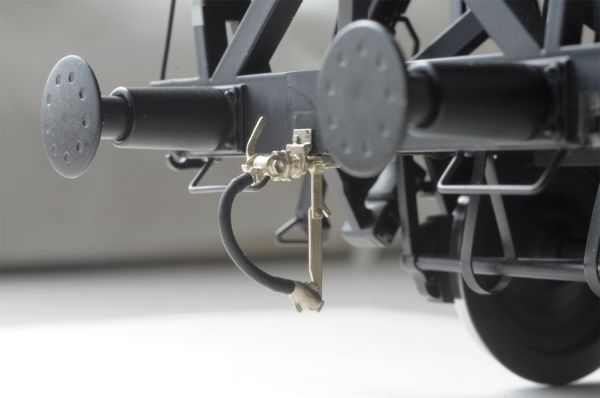

210031 Bremsschlauchpärchen in gekuppeltem Zustand, brüniert, wird lose in vorhandene Montageöffnungen gesteckt, auch bei engen Radien voll fahrtüchtig, für die Vitrine besonders schön 1 Verbindung EURO 5,00
210041 Rangierertritt, hölzerne Bauart für Vorkriegswagen (G 10 usw), einfach in die vorhandenen Montageöffnungen stecken 4 Stück EURO 13,00
210042 Rangierertritt, durchbrochen für Nachkriegswagen (UIC-Typen Ep. 3 - 5), einfach in die vorhandenen Montageöffnungen stecken 4 Stück EURO 13,00
210043 Türverschlüsse und Stirnklappenverschüsse für geschweiste O-Wagen ausserdem Eckseilösen für O 53 und andere UIC-Typen 4 Stück EURO 9,00

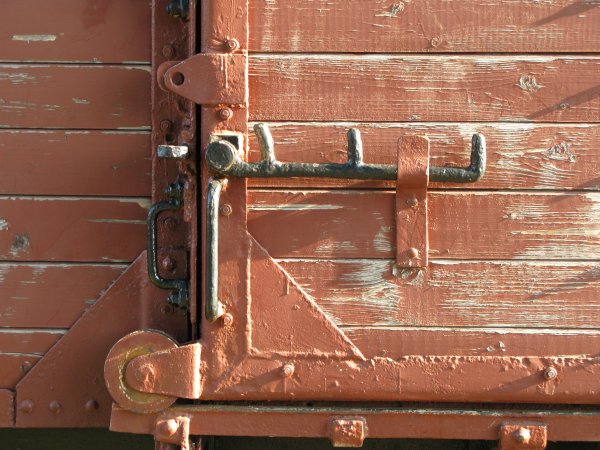

G10 Verschluss Dreifingerhaken

210044 funktionierende Türverschlüsse (3-teilig) für nach rechts öffnende Schiebetüren, z.B. G 10, Gr 20, Oppeln, Dresden usw. Für nach links öffnende Schiebetüren, z. B. Pwg, Pwi, muss ein Verschlusshaken umgearbeitet werden. Außerdem liegen 4 Eckseilösen, z.B. für G 10, bei. 1 Satz EURO 8,00
210045 Stirnwandrungen für Rungenwagen, z.B. R 10, für Wagen ohne Bremserhaus werden 2 Sets benötigt 2 Stück mit 4 Haltern EURO 13,50

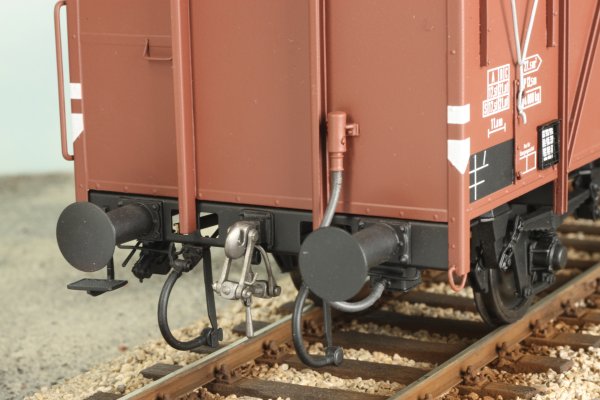

Kiss Bananenwagen mit vielen Zurüstteilen

210046 HIK-GP Hildebrand Knorr Bremsventil 1 Stück EURO 6,00
210047 HIK-GP Hildebrand Knorr Bremsventil 10 Stück EURO 54,00
210048 Knotenbleche für Fahrwerke Austauschbau (G10, Gl11) 11 Stück EURO 6,00

In den Dreißiger Jahren wurde das HIK-Bremsventil zur üblichen Ausrüstung von Güterwagen. Beispiele sind Oppeln, Bremen, Leipzig, Bromberg, Berlin (Kühlwagen in Holzbauart), Villach, Linz und Klagenfurt, zwei- und vierachsige Einheitskesselwagen usw. Nach dem Krieg erhielt die erste Generation der DB-Güterwagen immer noch die HIK, also z.B. Glmhs 50, die Umbauwagen wie Gms 44 und Gms 45, die ersten Gmhs 53, die ersten Tehs 50, die ersten Kds 54, die ersten Kmmks51 Hubschiebedachwagen usw. Nachzulesen in den 5 Bänden "Güterwagen von Stefan Carstens".

Dokumente zum Anzeigen und Ausdrucken mit dem  Bitte Anklicken zum Herunterladen der aktuellen Version des Acrobat Reader

Name des Dokumentes Dateigröße
Beschreibung HIK Bremse 16.931 KB
Beschreibung KKG Bremse 17.810 KB

Wir bedanken uns bei Herrn Zimmermann von Zimmermann-Trains für die Zurverfügungstellung dieser Informationen.

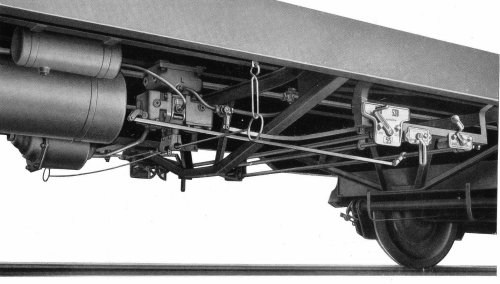

Vorbild Hildebrand Knorr Bremsventil
Vorbild Hildebrand Knorr Bremsventil

210062 Kupplungsfedern für Hübner 2. Generation brüniert 10 Stück EURO 2,00

BÜNNIG MODELLBAU

21200 Bausatz Inneneinrichtung Verschlagwagen V 23 1 Set EURO 15,00

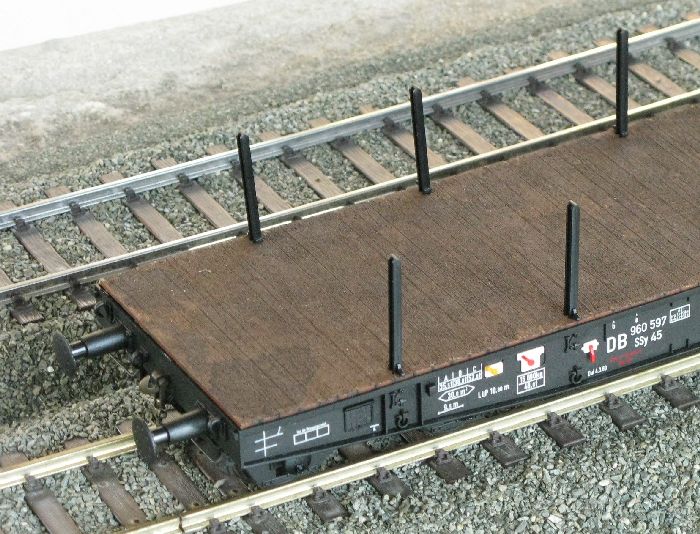

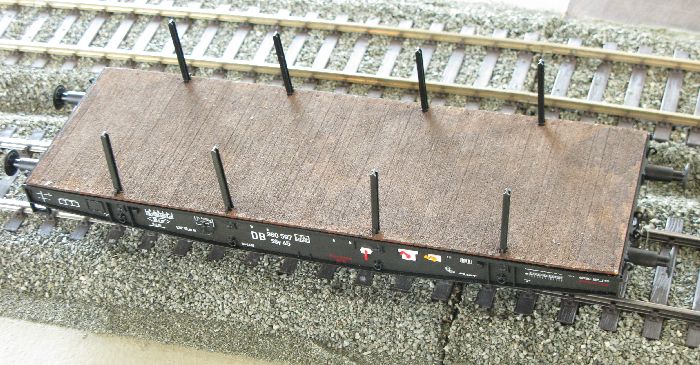

21201 Beplankung für vierachsigen Schwerlastwagen SSy45 1 Set EURO 22,00

Der Wagenboden ersetzt das Plastikteil und wird mit den originalen Schrauben befestigt. Außer zusammenkleben und Lackieren sind keine weiteren Arbeiten nötig.

21202 Beplankung für Hübner X 05 1 Set EURO 14,00

Modellbaum Manufaktur Grünig

21298 Zum Verschlagwagen V 23: Fasern 6 mm beigegrün als Einstreu 1 Set EURO 3,20
21299 Zum Verschlagwagen V 23: Fasern 6 mm braungrün als Einstreu 1 Set EURO 3,20

Name des Dokumentes Dateigröße
Inneneinrichtung Verschlagwagen V 23 27 KB

GL 11 nach Ergänzung um Zurüstteile

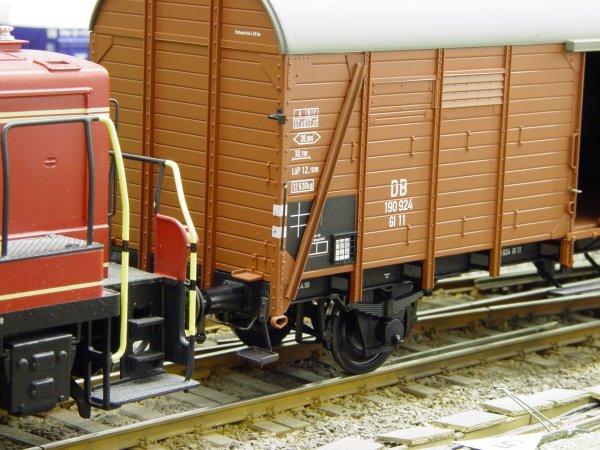

Ein Güterwagen Gl 11 verbessert mit Kastenstützen 201001, neuen Rangierertrittstufen 210041, Türverschluss 210043, Petau Zettelkasten 201006, Petau Endfeldverstärkung lang 201007 und Standard-Radsatz Super-Finescale 330980. Lackierung und Beschriftung des Wagens blieben bei der Verfeinerung erhalten. Foto sdi.

Beachten Sie bitte auch die Radsätze von Nolte auf der Seite von Nolte Radsätze.

Verzeichnis der Bahnhöfe mit pa-Behälter-Zustellung 1959

Der Kundenbrief der DB erschien ab 1956 zwölf Mal im Jahr und wendete sich an Verlader der DB. Er stellt eine Fundgrube für zeitgenössische Informationen über den Güterverkehr der Bundesbahn dar.
Ein wichtiges Thema waren über längere Zeit die pa-Behälter. Damals, also vor der Einführung des Containerverkehrs wurden Sie als Großbehälter bezeichnet. Die hier wiedergegebene seitenlange Tabelle benennt alle Bahnhöfe im Bereich der DB, über die im Jahr 1959 pa-Behälter empfangen werden konnten. In der Tabelle sind alle geeigneten Bahnhöfe aufgeführt, die entweder über spezielle Transportfahrzeuge oder über geeignete Krananlagen zur Verladung auf normale Lastwagen verfügen. Auch die Bauart der Krananlagen ist aufgeschlüsselt. Ein sehr aussagekräftiges Dokument. So erfährt man daraus, daß es in Köln 24 Stationen gab, die pa-Behälter empfangen können, in München deren 19, darunter auch den recht kleinen Güterbahnhof Schwabing, der einmal keine 500 Meter von meinem Wohnort entfernt lag. In Lauingen, Viernheim und Göppingen, um willkürlich ein paar Städte mit Modellbahnherstellern herauszugreifen, gab es je einen Bahnhof mit pa-Verkehr. So kann jeder den Ort nachschlagen, der Ihn aus heimatgeschichtlicher oder modellbahnerischer Sicht interessiert. Tabellen und Erläuterungen stammen aus: DB Kundenbrief Jahrgang 4 Nr. 6 Juni 1959 (Privatarchiv Klaus Holl)
Die Urheberrechte und alle Rechte inklusive Speicherung, Vervielfältigung und Verbreitung liegen beim Herausgeber, dem Bundesbahn Werbe- und Auskunftamt für den Personen- und Güterverkehr, bzw. bei der DB AG. Herzlichen Dank für die Gestattung.

Dokumente zum Anzeigen und Ausdrucken mit dem  Bitte Anklicken zum Herunterladen der aktuellen Version des Acrobat Reader

Dateibezeichnung Dateigröße
Verzeichnis der Bahnhöfe mit pa-Behälter-Zustellung 1959
(Privatarchiv Klaus Holl)
4.068 KB
TEE DB VT11.5 "Ihr Zug-Begleiter"
(Privatarchiv Klaus Holl)
4.920 KB

Dingler

Endlich ist die neu gestaltete Schraubkupplung von Dingler lieferbar. Sie hat das Zeug dazu, die Lücke zwischen der arg einfachen Märklin-Kupplung und der exclusiven Dingler Kupplung auszufüllen.

350031 Neu: Schraubenkupplung alter Bauart(Doppelhakenkupplung) 2 Stück EURO 25,50
350032 Neu: Schraubenkupplung 2 Stück EURO 21,50

Die Schraubenkupplung von Dingler ist wesentlich vorbildgetreuer ausgeführt, als die üblichen Nachrüstteile. Hervorstechende Merkmale ist die richtige Form des Kupplungshakens, der runde Kupplungsbügel, die vorbildgetreue Verbindung der Einzelteile (kein Hohlniet) und der bewegliche Klöppel.

35007 Bremsschläuche, beweglich, jetzt mit Schlauchschellen, Bausatz 2 Paar EURO 12,50
35015 Rangiergriffe 4 Stück Euro 5,00
350022 Heizkupplungen Satz 2 Stück EURO 9,50
350023 Schlußlaternen 2 Stück EURO 32,00
350024 4 Schlußscheiben eckig, 2 rund Satz 1 Set EURO 18,00
350025 Hakenlaschen 20 Stück EURO 18,00
350035 Neu: Signalstützen (Schlussscheibenhalter), 4 x gerade + 4 x gewinkelt, fertig schwarz lackiert 1 Set EURO 6,50
350040 Pilzkontakte, schwarz, 4 Stück EURO 7,50
350041 Tischlampen, Bausatz 6 Stück EURO 29,50
350042 Runde Signalscheiben, Zugschluss 4 Stück EURO 12,00

Weitere Modelle und Umbausätze von Dingler



FIEDLER MODELLBAU



HEGOB

Die meisten Hegob-Bauteile sind ausverkauft, da die letzte Lieferung schon sehr lange zurückliegt.

231000 Hülsenpuffer komplett, Metall 4 Stück EURO 16,50
23100-10 Hülsenpuffer komplett, Metall 40 Stück EURO 150,00
231024 1 Haken für Kupplung und 2 Seilhaken 1 Set EURO 2,00
231026 2 Stück Kupplungsmanschette 1 Set EURO 2,50
231051 Schlussscheibenhalter UIC-Ausführung 2 Stück EURO 2,50
231370 Leitungsschellen 10 Stück EURO 4,10
231805 Luftbehälter für KKG-Bremse 1 Stück EURO 6,50
231810 Bremsdreiecke 4 Stück EURO 7,50
231823 Bremsherz UIC (unter der Achse) 1 Stück (2 pro Wagen) 1 Set EURO 4,50
231826 Festpunkt an der Bremsschere 1 Stück EURO 4,50
231828 4 Fangbügel für Bremsgestänge 1 Set EURO 5,50
231829 Bremsfestpunkt 1 Stück EURO 3,10
231830 Bremsherz KKG (unter der Achse) 1 Stück (2 pro Wagen) 1 Set EURO 5,40
231831 Wasserabscheider, Hänger für Löseeinrichtung KKG-Br. 1 Set EURO 2,50
231850 Bremszylinder mit Gestänge, KKG-Br. 1 Set EURO 8,00
231863 Bremssteuerventil KKG-Bremse 1 Stück EURO 3,20
232826 Detaillierungssatz 2 (Köf Klappenverschlüsse) 1 Set EURO 2,50
233345 Türverriegelung X 05 1 Stück EURO 3,00
236561 2 Schlußscheibenhalter 1 Set EURO 2,50
236562 4 Seilzughaken 1 Set EURO 2,50
236715 Zugapparat 1 Set EURO 5,50
236727 2 Zuglaufschilder 1 Set EURO 3,50

Weitere Modelle und Umbausätze von NOLTE, KRÜGER Modellbau, Modellbau PETAU und Spur 1 Werkstatt Rainer Herrmann

mf-pur

Alle Artikel von mf-pur finden Sie auf der Seite von mf-pur



Schaubild Eisenbahnkupplung und Teile

Dokumente zum Anzeigen und Ausdrucken mit dem  Bitte Anklicken zum Herunterladen der aktuellen Version des Acrobat Reader

Name des Dokumentes Dateigröße
HAWA-NACHRICHTEN Januar-Juni 1923: Entwicklung der Kühlwagen 6.820 KB
Die HANNOVERSCHE WAGGONFABRIK AKTIEN-GESELLSCHAFT HANNOVER-LINDEN, kurz HAWA, gab von etwa 1919 bis 1923 sporadisch die HAWA-NACHRICHTEN heraus.
Im Heft 1/2 Januar-Juni 1923 erschien eine 17-seitige Abhandlung über die Entwicklung der Kühlwagen am Beispiel von der HAWA gelieferten Waggons.

Viel Vergnügen beim Lesen



Name des Dokumentes Dateigröße
Neuerungen im Wagenpark der Deutschen Reichsbahn 18.547 KB



Nothaft Beschriftung

210070 Btms 55 komplett, drei verschiedene Betriebsnummern 2 Set EURO 8,00

Abziehbilderset für die komplette Beschriftung des Btms 55 (ohne Behälter) ohne Bremserbühne, z.B. Märklin Artikel 58555



Alle Teile sind aus Messing gefertigt, wenn nichts anderes erwähnt

Änderungen in Farbgebung und Modellierung vorbehalten.
ASOA Zubehör für die Baugrösse I


Zurück zur Home-Page

ASOA
Klaus Holl
Postfach 44 01 40
80750 München
Tel. 089 / 33 28 40
Fax 089 / 33 88 93
e-mail info@asoa.de
Alle angegebenen Preise enthalten die gesetzliche Mehrwertsteuer
Versandkostenpauschale innerhalb Deutschland: Euro 4,00
Versandkosten Ausland: DHL
